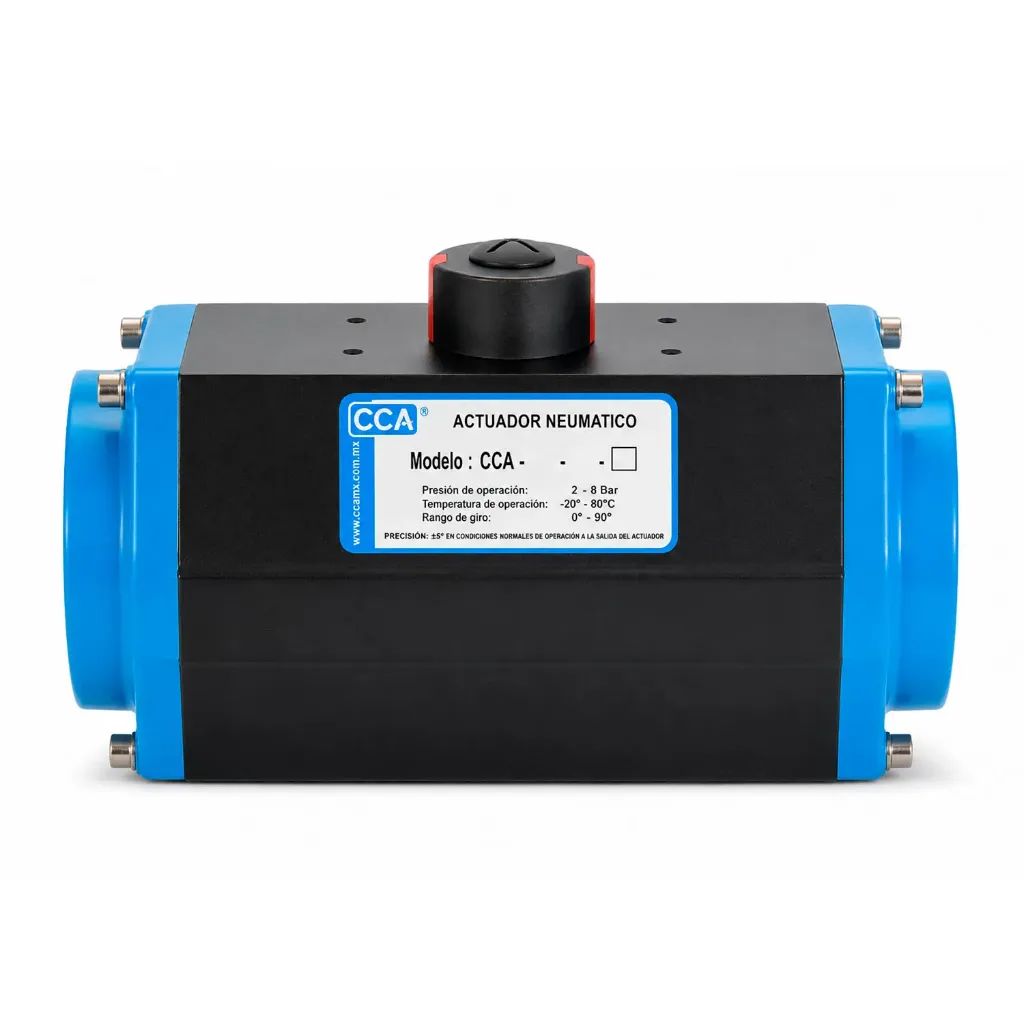

Obtén la máxima contención de torque y seguridad operacional en tus válvulas industriales de gran escala con el actuador neumático de piñón y cremallera CCA modelo CCA-240-SR12. Diseñado específicamente para maniobras de un cuarto de vuelta (90 grados) en tuberías principales de gran diámetro, este equipo opera bajo el principio de simple acción o retorno por resorte (Spring Return) equipado con 12 resortes de alta resistencia. Su paquete de resortes asegura una función de seguridad Fail-Safe (falla abierta o falla cerrada según la instalación), garantizando que la válvula vuelva a su posición segura predeterminada ante cualquier corte fortuito de suministro neumático o eléctrico.
Su robusto cuerpo de aluminio anodizado extruido proporciona un diseño ultra ligero (hasta un 15% más ligero que el promedio del mercado) con una alta resistencia a la corrosión y un bajo coeficiente de fricción interna.
🔧 Características principales:
Mecanismo de Piñón y Cremallera (Rack and Pinion): Maquinado de alta precisión que entrega un torque mecánico potente, simétrico y suave durante todo el recorrido del pistón.
Operación de Simple Acción con 12 Resortes (SR12): Cuenta con un conjunto modular de 12 resortes de acero aleado precomprimidos, asegurando un retorno mecánico inmediato sin requerir aire comprimido en la carrera inversa.
Sistema de Seguridad Fail-Safe: Permite configurar mecánicamente una posición de falla normalmente cerrada (NC) o normalmente abierta (NO) para protección de planta.
Construcción Robusta y Ligera: Cuerpo de aluminio fundido/extruido ASTM6005 con anodizado duro para protección anticorrosiva interna y externa, además de tornillería y seguros en acero inoxidable.
Guías e Internos de Baja Fricción: Pistones guiados con bujes de plástico de ingeniería que reducen el desgaste, evitan el juego del eje y extienden la vida útil operacional.
Ajuste de Carrera Estándar: Permite un rango de ajuste externo de +/- 5 grados en los extremos para calibrar la rotación exacta entre 0 y 90 grados de la válvula.
Acoplamiento Multinorma:
Base inferior: Diseñada bajo estándar ISO 5211 y DIN 3337 para montaje directo a válvulas de bola, mariposa o macho de gran diámetro.
Conexión superior y lateral: Interfaz normada NAMUR para montaje directo de electroválvulas solenoide, posicionadores y cajas de interruptores de posición.
🏭 Aplicaciones comunes:
Automatización de válvulas de bola, mariposa y macho de gran diámetro que requieran un sistema de corte o apertura de seguridad por falla de aire/energía.
Sistemas de paro de emergencia (ESD - Emergency Shut-Down) en líneas de procesos pesados e industriales.
Control de flujo en líneas principales de agua de proceso, aire comprimido, gas natural, vapor y fluidos industriales no corrosivos al cuerpo.
Módulos de filtración masiva, skids automatizados de alta seguridad y cabezales de distribución principal.
Integración con sistemas de control PLC mediante solenoides e indicadores de posición.
💡 Detalles adicionales:
Modelo/Código: CCA-240-SR12 (Serie CCA Actuadores).
Marca: CCA Corporation.
Configuración Interna: Simple Acción / Retorno por Resorte con paquete de 12 resortes precomprimidos.
Condiciones de Suministro: Diseñado para operar con aire seco o filtrado (partículas menores o iguales a 40 micras) a presiones de 2.5 Bar a 10 Bar (36 a 145 PSI).
Indicación Visual: Incluye indicador superior de posición para verificación visual de estado en campo.
Actuador Neumatico Piñon Cremallera CCA 240mm Simple Accion 12 Resortes ISO 5211 NAMUR CCA 240 SR12 CCA
